Thopos ... il software topografico !
Thopos 2025 è strutturato in 9 moduli specializzati per coprire ogni aspetto della progettazione topografica
Il modulo base completo per tutte le operazioni topografiche standard e catastali. Include CAD integrato e compatibilità Pregeo completa.
Creazione e gestione di modelli tridimensionali, DTM, curve di livello e calcolo volumi. Richiede modulo T.
Strumenti avanzati per progettazione 3D, spianamenti e intersezione di modelli. Richiede moduli T e M.
Gestione completa di profili longitudinali, sezioni trasversali e livellette. Richiede T e M, consigliato D.
Elaborazione e completa gestione di nuvole di punti da laser scanner e fotogrammetria, progettazione missioni drone. Richiede T e M.
Georeferenziazione, raddrizzamento prospettico e vettorizzazione immagini. Modulo indipendente.
Procedura guidata per riconfinamenti con relazione tecnica automatica. Richiede moduli T e R.
Progettazione baulature, fossi e sistemazioni agricole. Richiede moduli T, M e D.
Interfaccia diretta con stazione totale, rilievo e tracciamento in tempo reale. Richiede modulo T.
Ci sono diverse possibilità di inserimento: manuale da tastiera, manuale dal CAD, tramite file ASCII liberamente configurabile, da file DXF/DWG e da registratore dati.
Thopos supporta i più diffusi registratori di campagna e controller GPS: Sokkia, Topcon, Nikon, Geomax, Trimble, Leica, ecc. Per chi ne ha la necessità è possibile ottenere funzioni di importazione/esportazione personalizzate.
Clicca sull'immagine per visualizzarla a dimensioni reali

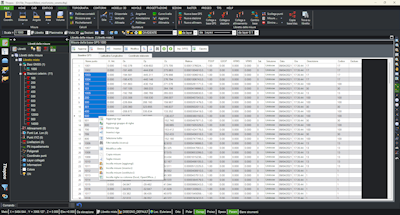

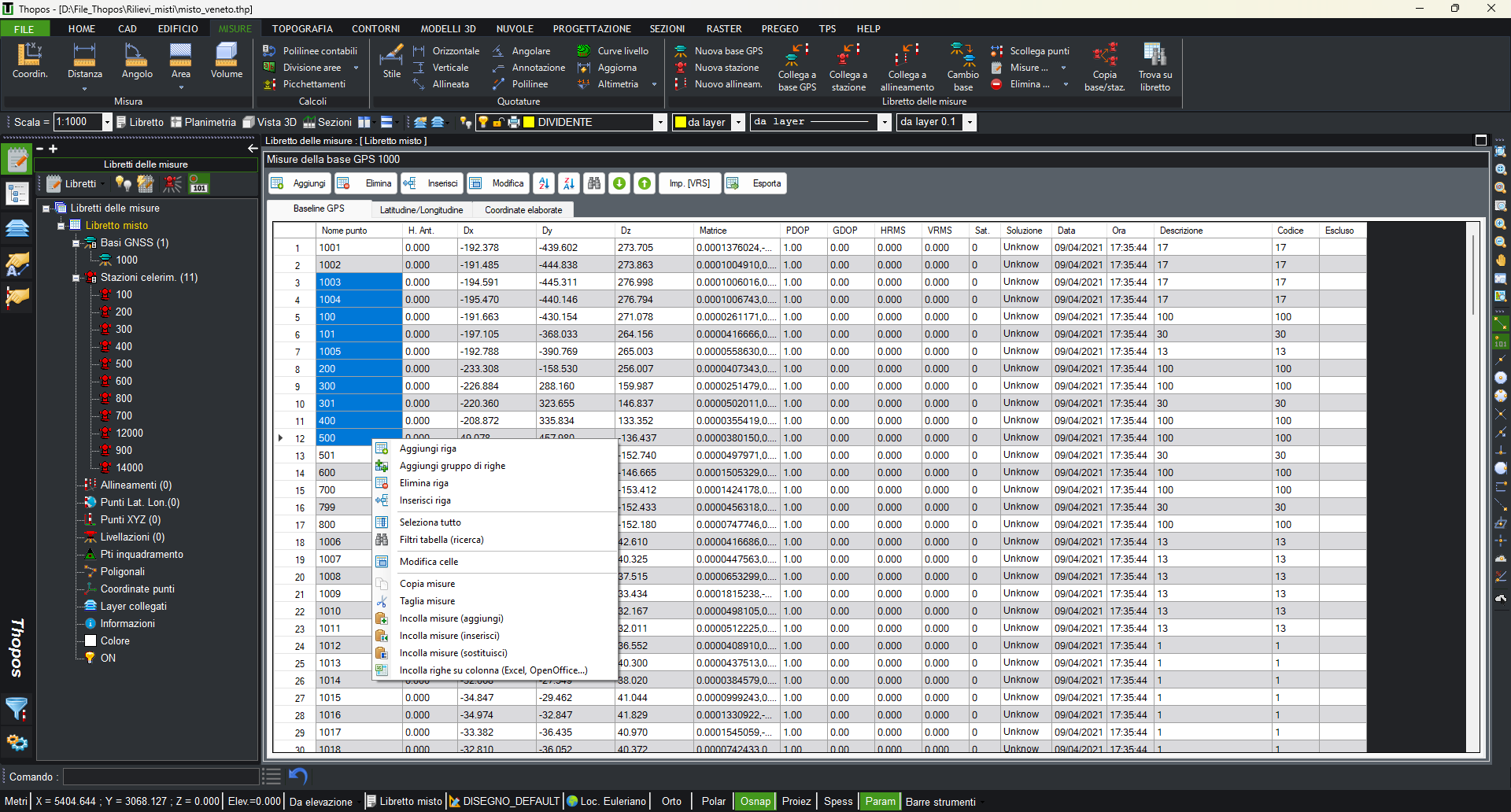

Interfaccia multi-libretto senza nessun limite per i libretti delle misure inseriti e con operazioni di duplicazione, somma e cancellazione degli stessi. Non esiste limite per i punti del rilievo, per il numero delle stazioni celerimetriche, per le basi GPS e per il numero degli allineamenti.
Da una stazione celerimetrica si possono lanciare quante stazioni si vogliono. Le stazioni celerimetriche devono essere collegate tra loro o con misura di andata e di ritorno, o con sola misura di andata, in questo secondo caso devono avere almeno un punto rilevato in comune.
Le misure GPS (Baseline o punti Lat. Long.) vengono trasformate su sistemi Cartesiani utilizzando varie opzioni sia in planimetria che altimetria. Per l'altimetria è possibile scegliere tra diversi modelli di ondulazione del geoide: costante, EGM96/2008, Italgeo dei grigliati, personalizzato. Nell'elaborazione delle misure GPS è previsto l'utilizzo dei grigliati Verto.
I dati del libretto delle misure vengono inseriti su tabelle con funzionalità simili ad Excel®. È possibile orientare automaticamente la stazione di partenza e le stazioni celerimetriche su punti noti rilevati tramite GPS.
Elaborazione della celerimensura con calcolo e visualizzazione degli scarti sui punti iperdeterminati. Elaborazione delle baseline e dei punti Lat. Long. su sistema locale, su sistema UTM con impostazioni separate tra planimetria e altimetria. Utilizzo dei grigliati Verto.
(planimetrica e altimetrica) con calcolo e visualizzazione delle ellissi di errore. Il programma esegue un controllo preliminare di tutti i dati del libretto e evidenzia eventuali incongruenze o differenze di misure oltre le tolleranze impostate.
È possibile risolvere e compensare le poligonali topografiche sia chiuse che vincolate agli estremi. È possibile escludere selettivamente le varie misure per ricercare gli eventuali errori. Nella celerimensura è possibile trattare separatamente planimetria e altimetria escludendo separatamente le 2 misure.
Dopo l'elaborazione è possibile mantenere un collegamento dinamico tra grafica e libretto, ad ogni modifica dei punti nella grafica corrisponde un ricalcolo delle misure nel libretto, e ad ogni modifica delle misure nel libretto corrisponde ad un ricalcolo delle coordinate nella grafica.
Thopos è compatibile con Pregeo ultime versioni, è in grado di importare i file dati (DAT e PDF) e i libretti contenuti nell'archivio di Pregeo. Qualsiasi rilievo creato in Thopos può essere esportato su Pregeo (anche in maniera parziale) con la creazione delle righe di tipo 0 e 9 e con l'aggiornamento automatico dell'archivio.
Il software dispone di una procedura per la verifica automatica della normativa Catastale. È possibile confrontare le distanze dei PF con la TAF memorizzata o con l'archivio delle misurate.
Il programma permette la compilazione direttamente nel CAD del modello censuario attingendo automaticamente ai dati delle particelle inserite nell'estratto digitale (EMP) eventualmente caricato e dalle particelle della proposta di aggiornamento.
La TAF e le misurate sono scaricabili direttamente da Internet ed è possibile consultare la monografia di un punto selezionandolo direttamente dalla grafica. È possibile visionare, modificare e cancellare i libretti contenuti nell'archivio Pregeo.

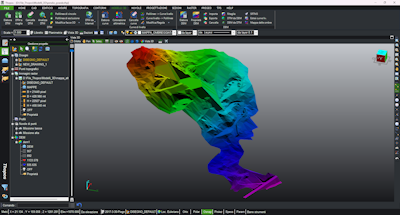

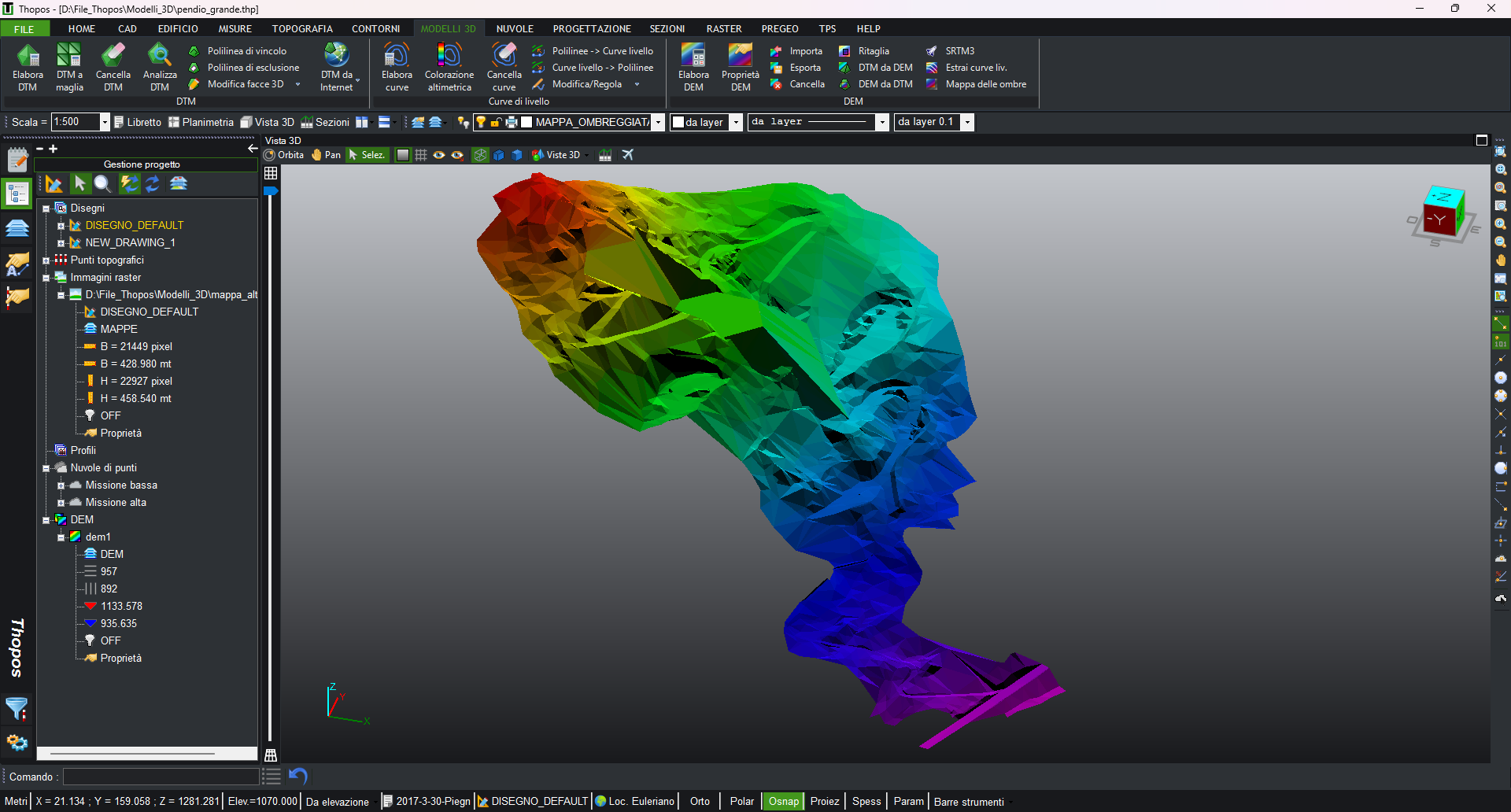

La generazione del modello matematico del terreno (DTM) a falde triangolari può avvenire manualmente, disegnando uno ad uno tutti i triangoli (facce 3D), o in maniera automatica, definendo i contorni di inclusione, di esclusione e le linee di discontinuità (scarpate, muri, ecc.).
Il programma permette di generare triangoli partendo sia dalle entità topografiche (punti topografici) che dalle entità CAD presenti all'interno dell'area da triangolare. Dal DTM elaborato è possibile ottenere le viste 3D del modello a triangoli.
Sul modello matematico Thopos costruisce le curve di livello in base all'equidistanza prescelta. Le curve possono essere lineari (polilinee) o arrotondate (polilinee arrotondate), si può impostare sia il metodo di calcolo che il grado di arrotondamento.
Le curve di livello possono essere facilmente modificate a video (grips), trasformate in polilinee 3D o in B-Spline. Un comando di quotatura specifico permette di inserire le quote delle curve con testi personalizzati e in maniera automatica.
Clicca sull'immagine per visualizzarla a dimensioni reali
L'interfaccia grafica di Thopos si appoggia sia sulla barra multifunzione (ribbon) che sulle tradizionali barre strumenti liberamente attivabili e riposizionabili. Nella grafica con finestre affiancate le stesse possono essere liberamente ridimensionabili.
Tutte le funzioni topografiche e raster sono inserite all'interno di un potente CAD 2D e 3D con comandi e funzioni simili ad AutoCAD™ in modo da ridurre al minimo i tempi di apprendimento.
Thopos dispone di un doppio ambiente di lavoro grafico: uno planimetrico e uno 3D. È possibile progettare liberamente su ogni singolo ambiente o lavorare con le finestre affiancate, le modifiche effettuate sulla grafica 2D vengono automaticamente riportate nella grafica 3D e viceversa.
L'intero lavoro può essere organizzato in disegni, ad ogni disegno è possibile associare una scala di rappresentazione e l'attributo di visualizzazione, permettendo di creare disegni separati per planimetria, profilo, sezioni trasversali, mappe raster, ecc.
Strumenti di modifica completi: cancella, copia, sposta, raccorda, spezza, estendi, taglia, modifica, scala, offset, rifletti, allinea, ecc. Modifica avanzata polilinee con funzionalità specifiche per entità complesse.
Gestione avanzata: riempimento di aree con tratteggi (campiture), creazione di tratteggi personalizzati con editor integrato, creazione/esportazione/importazione di blocchi, comandi avanzati per la gestione dei layer.
Lettura e scrittura completa dei file DXF/DWG di AutoCAD™ per integrazione perfetta con workflow esistenti. IntelliList su tutte le entità disegnate per informazioni dettagliate immediate.
Thopos consente di caricare nel CAD più immagini contemporaneamente ognuna su un layer diverso e nei formati più diffusi: BMP, EMF, GIF, JPG, PNG, TIF, WMF. Le immagini possono poi essere spostate, ruotate e ritagliate a piacere.
Le immagini caricate nella grafica possono sempre essere utilizzate in combinazione con le funzioni del CAD per la digitalizzazione a video. Sono supportati gli zoom per poter cogliere con precisione i dettagli ed è presente anche una finestra di zoom real time.
La procedura di georeferenziazione applica all'immagine delle traslazioni e deformazioni in modo da portarla in coordinate reali occupando lo spazio geografico corretto. Il modulo (R) raster consente di georeferenziare in 6 diversi modi:
Tramite il raddrizzamento prospettico è possibile eliminare la deformazione prospettica di foto di facciate riportandole direttamente in scala. Il modulo dispone di 2 metodi di raddrizzamento: metodo dei punti omologhi e metodo delle cadenti.
Per ogni metodo è possibile utilizzare 2 algoritmi di calcolo: trasformazione omografica e trasformazione bilineare. Esiste anche una procedura per ridurre/eliminare le deformazioni derivanti dall'utilizzo di obiettivi grandangolari.
Su ogni mappa raster caricata è possibile impostare un colore di trasparenza (di solito il bianco dello sfondo) in modo da poter sovrapporre più mappe o sovrapporre una mappa raster ad un'immagine satellitare (ortofoto).
Per ogni mappa è possibile modificare la gamma di colori in modo da attribuire alla stessa il colore del layer nel quale è inserita. Thopos Raster dispone anche di un vettorizzatore automatico che ricava automaticamente linee o polilinee da immagini raster in bianco e nero.
Qualsiasi rilievo creato con il GPS può essere facilmente esportato su Google Earth con la sovrapposizione di tutte le entità CAD inserite nel lavoro comprese le immagini raster. Con il Thopos Mappe inserito all'interno del programma è possibile inserire all'interno del CAD le immagini satellitari recuperate da Internet.
Un comando specifico consente di leggere i dati altimetrici forniti dalle mappe di Google Earth e creare dei DTM del terreno su zone a scelta. Un'utility specifica permette di leggere direttamente da Google le coordinate di punti a scelta e inserirli automaticamente all'interno del libretto delle misure.
Una procedura guidata ti guiderà passo dopo passo attraverso le 4 modalità di riconfinamento previste:
La procedura consente di utilizzare in maniera "ottimale" le funzioni topografiche e raster di Thopos, non è rigida e sarà possibile in ogni momento integrarla utilizzando direttamente i comandi stessi del software.
Tutti i calcoli eseguiti durante la procedura guidata (elaborazioni, rototraslazioni, georeferenziazioni, ecc.) vengono automaticamente salvati dal programma e inseriti all'interno della relazione tecnica finale.
Thopos propone delle relazioni tipo per ogni tipo di riconfinazione, ma le stesse possono essere modificate, integrate a piacere dall'utente. Un apposito editor (word processor) consente di modificare o creare nuove relazioni per adattarle al massimo ai propri lavori.
Una funzione specifica permette di impostare le pendenze principali dell'intero terreno e su questo inserire automaticamente i modelli 3D delle singole baulature. Si delimitano i campi con delle polilinee chiuse e su ogni campo si impostano le pendenze trasversali permettendo al programma di creare il modello 3D.
L'unione automatica dei singoli modelli creerà un unico modello 3D di progetto da confrontare con il rilievo del terreno. Su qualsiasi modello 3D di progetto o del terreno rilevato è possibile inserire automaticamente fossi e/o scoline.
Una volta creato il modello 3D di progetto (baulature, spianamenti, ecc.) è necessario inserirlo in maniera ottimale all'interno del rilievo dello stato di fatto. Questo comando permette di modificare dinamicamente la posizione del modello di progetto raccordandolo automaticamente con le linee di confine o ai fossi di contorno dell'area da sistemare.
Con i piccoli spostamenti del modello 3D è possibile, mantenendo inalterate le pendenze di progetto, limitare al minimo gli sterri e i riporti e di conseguenza le movimentazioni di terreno.
Thopos prevede il caricamento di nuvole di punti provenienti sia da laser scanner che da elaborazioni fotografiche proiettive (fotogrammetria). Le nuvole (in particolare quelle provenienti da elaborazioni fotografiche) possono essere georeferenziate sui target inseriti durante il rilievo con algoritmi ai minimi quadrati.
Dalle nuvole, su porzioni definite da polilinee, è possibile ricavare i modelli 3D del terreno che potranno poi essere utilizzati per calcolo dei volumi, curve di livello, sezioni, ecc. Il programma dispone di snap ad oggetto specifico sui punti delle nuvole.
Se una linea di sezione interseca una nuvola di punti, Thopos è in grado di calcolare l'andamento altimetrico direttamente dalla nuvola o dai modelli 3D generati dalla stessa. Nel modulo profili è presente un comando specifico che permette di estrarre una nuvola in sezione e visualizzarla assieme alle linee dell'andamento altimetrico, la profondità della nuvola in sezione può essere variata dinamicamente.
Nella generazione della sezione grafica il programma può utilizzare la nuvola per generare l'ortofoto della sezione e sovrapporla automaticamente alla sezione CAD.
Per aiutare il topografo che si occupa di fotogrammetria, Thopos dispone di funzioni che permettono di calcolare la rotta di volo ottimale del drone in base alle regole della fotogrammetria. Conoscendo i parametri dell'ottica montata sul drone e definendo la zona da rilevare con una polilinea chiusa, Thopos è in grado di calcolare il percorso di volo del drone (strisciate) tenendo conto della sovrapposizione dei fotogrammi e delle strisciate stesse.
Se il terreno da rilevare è in pendenza, il programma dispone di un comando specifico che permette di modificare la quota di volo in funzione dell'andamento altimetrico del terreno. Le missioni di volo così calcolate possono essere esportate nei più diffusi formati e poi caricate nelle App che gestiscono il volo del drone.
Tutti gli scatti fatti dal drone possono poi essere verificati direttamente all'interno di Thopos sovrapponendo gli scatti reali alla rotta teorica calcolata.
Con i comandi di progettazione 3D risulta particolarmente semplice costruire modelli del terreno di progetto e confrontarli poi con i modelli rilevati. Attraverso l'offset 3D si possono costruire scarpate e gradoni con la formazione automatica delle facce 3D.
Il "motore" di calcolo dei modelli 3D genera facce 3D sia in corrispondenza dei punti topografici, che delle entità CAD come polilinee e punti. I modelli di progetto costruiti a CAD vengono poi "ritagliati" in corrispondenza delle intersezioni con il terreno e poi eventualmente fusi con lo stesso.
Il programma consente vari tipi di spianamento, sia con piano di giacitura assegnata che con piano di compenso. L'elaborazione comprende il calcolo delle linee 3D di passaggio e dei volumi di sterro e di riporto, sia per ogni singola falda triangolare che sul modello totale.
Viene anche generata la mappa sterri-riporti in 3 diverse modalità, sia nel 2D che nel 3D. I vari piani di spianamento possono essere salvati come piani di progetto per poter poi essere richiamati per altri calcoli o per interpolare le quote del piano CAD.
Thopos è in grado di generare mappe delle ombre, delle pendenze, delle altimetrie e di sterro e riporto (anche graduata). Attraverso la mappa per la simulazione degli allagamenti è possibile valutare in tempo reale (sia in 2D che 3D) le zone allagate al variare della quota della lama d'acqua.
Le varie mappe possono essere stampate a colori o salvate su file immagine con dimensione impostata dall'utente. Ad ogni falda triangolare è possibile associare un'informazione a scelta come la quota media, l'area reale, massima pendenza con relativa direzione, ecc.
Il programma è in grado di gestire un numero illimitato di profili planimetrici del terreno. I profili possono avere un andamento planimetrico poligonale libero, possono essere modificati a piacere con lo spostamento, l'aggiunta o la rimozione di vertici. I vertici stessi possono essere raccordati liberamente.
I profili sono calcolati dinamicamente, ad ogni modifica della posizione (sia del profilo che delle sezioni) o del modello del terreno (DTM, curve, punti), il profilo viene modificato automaticamente. Tutte le sezioni inserite lungo un profilo possono essere rinominate liberamente o invertite nel lato di visualizzazione.
Una volta tracciato in planimetria un profilo, è possibile inserire automaticamente lungo lo stesso le sezioni trasversali. Va inserito il passo, la larghezza destra e sinistra, il nome di partenza e la modalità di calcolo (DTM, Curve, polilinee o punti sparsi).
Le sezioni inserite sono liberamente modificabili. È possibile aggiungere, eliminare, spostare le sezioni liberamente e il relativo profilo viene aggiornato automaticamente. Terminata la modifica delle sezioni, le stesse possono essere rinominate automaticamente sia con nomi numerici (1,2,3...) che alfanumerici (Sez.1, Sez.2, Sez.3 ...).
Sul profilo delle sezioni è possibile tracciare un numero illimitato di livellette (una per ogni progetto definito) e il punto di passaggio delle stesse viene inserito automaticamente su ogni sezione del profilo che incrocia la livelletta.
Su ogni sezione e per ogni progetto è possibile inserire dei punti profilo che saranno poi utilizzati per costruire un profilo altimetrico personalizzato. Analogamente è possibile inserire lungo il profilo l'andamento reale del terreno.
Sulle sezioni del terreno calcolate è possibile disegnare delle sezioni di progetto che saranno poi utilizzate per il calcolo di aree e volumi. È possibile definire un numero illimitato di progetti (Sbancamento, rilevato, fosso dx, fosso sx, canaletta, muro dx, cassonetto, ecc.) e per ogni progetto definito è possibile decidere cosa il programma deve calcolare (quote di progetto, quote rosse, distanze, progressive, aree sterro e riporto, ecc.).
La fincatura delle sezioni è liberamente configurabile, sia con i dati del terreno che con le misure delle sezioni di progetto inserite. Per ogni progetto definito è possibile calcolare i volumi di sterro e riporto sia con il metodo delle sezioni ragguagliate che con il metodo delle sezioni mediate.
Partendo dalle polilinee di progetto inserite nelle singole sezioni il programma calcola automaticamente il modello 3D (DTM) dell'intero progetto. Questo modello potrà poi essere utilizzato per il calcolo dei volumi con il confronto tra modelli o fuso all'interno del modello 3D del terreno.
Il programma dispone di funzioni di rototraslazione rigide con o senza variazione di scala permettendo così di effettuare inserimenti cartografici dei rilievi di campagna. Allo stesso modo è possibile unire tra loro rilievi aventi 2 o più punti in comune.
I punti da utilizzare nelle rototraslazioni possono essere importati direttamente da un archivio punti topografici incluso. Esistono comandi specifici per individuare i PF all'interno di un libretto Pregeo e la successiva rototraslazione su quest'ultimi.
Funzioni specifiche permettono di trasformare rilievi di facciate in rilievi piani sui quali è possibile disegnare la facciata o sovrapporre immagini raster. Per qualsiasi entità CAD o topografica è possibile eseguire la conversione tra sistemi di coordinate o in maniera approssimata attraverso le formule di Molodensky, o in maniera rigorosa utilizzando i grigliati Verto.
Sono supportati i sistemi Gauss Boaga, UTM-ED50, ETRF89 e ETRF2000.
Il programma permette di importare gli estratti di mappa rilasciati dall'Agenzia del Territorio (File EMP) e di sovrapporli al rilievo eseguito, vengono riconosciute tutte le entità compresa la mappa raster.
È possibile intervenire direttamente sulla Ditta delle particelle caricate, creare eventuali stralci di estratto e aggiornare automaticamente Pregeo. Comandi specifici permettono di orientare ed adattare il rilievo all'estratto digitale per frazionare poi lo stesso e redigere la proposta di aggiornamento.
Il programma importa direttamente la proposta di aggiornamento e consente di compilare il modello censuario in modalità interattiva. Il modello può essere poi esportato direttamente su Pregeo. I punti non adattati vengono evidenziati nella grafica.
Thopos permette di elaborare diversi schemi topografici tra cui:
È possibile determinare nuovi punti topografici generici in corrispondenza delle entità CAD disegnate. I punti così determinati potranno poi essere collegati a basi GPS, stazioni o allineamenti a scelta generando in automatico le misure di campagna e aggiornando il libretto delle misure.
Procedure geometriche specifiche (COGO) consentono di calcolare nuovi punti topografici in corrispondenza di punti particolari: punto medio, punto su intersezione, punto su proiezione, punto a squadro, ecc.
Ai vari punti è possibile associare delle risorse grafiche come immagini o monografie. La quota dei punti può essere determinata: manualmente, dal piano di lavoro impostato o dall'eventuale modello 3D sottostante.
Attraverso l'utilizzo dei codici di punto è possibile modificare le caratteristiche grafiche dei singoli punti (simbolo, descrizione, layer, colore, ecc.) e, associando i codici di controllo, disegnare automaticamente linee e polilinee. È possibile tracciare direttamente in grafica le poligonali topografiche presenti nel libretto.
Il programma consente di imporre il valore dell'area da staccare da una particella e calcola automaticamente la dividente. Quest'ultima può essere parallela, perpendicolare ad una direzione data o passante per un punto noto. Una particella da dividere può essere suddivisa in sotto-zone del valore economico diverso (edificabile, agricolo, ecc.) e il programma, con una apposita procedura, terrà conto anche del valore.
Molte regioni ed Enti pubblici in genere mettono a disposizione dei professionisti e/o privati cittadini dei portali cartografici (SIT) dai quali attingere ad una serie di dati territoriali in vari formati, sia raster che vettoriali.
Thopos è in grado di importare e gestire tutti questi formati in maniera semplice e diretta, senza laboriose conversioni tramite altri software. Questo permette un accesso immediato a dati cartografici ufficiali per integrazione con i propri rilievi.
Analogamente al modulo controller GNSS, questo modulo consente di gestire il rilievo celerimetrico interfacciandosi direttamente con la propria stazione totale. Collegando alla stazione totale (anche datata) un adattatore bluetooth-seriale è possibile comunicare direttamente trasmettendo comandi e ricevendo le misurazioni.
È anche possibile collegare la stazione totale al tablet direttamente con il cavo USB fornito in dotazione con lo strumento, evitando l'acquisto dell'adattatore bluetooth. Thopos funziona su tutti i Tablet PC dotati di Windows 8.1 o superiore.
In modalità rilievo il programma consente di rilevare e calcolare nuovi punti leggendo le misure direttamente dalla stazione totale. La posizione dei nuovi punti viene mostrata in tempo reale nella grafica e le misure registrate nel libretto.
Il programma controlla costantemente gli eventuali punti iperdeterminati e mostra gli scarti su quest'ultimi. Ad ogni punto misurato è possibile associare, nome, descrizione, codice, schizzo e foto, sia in maniera manuale che automatica.
L'interfaccia grafica, in particolare le funzioni legate alla gestione della stazione totale, sono state ottimizzate per l'utilizzo con il tablet e la tastiera su schermo. I comandi principali sono utilizzabili direttamente con l'utilizzo delle dita, e per una maggiore fruibilità è sempre possibile utilizzare una penna stilo capacitiva.
La dimensione dello schermo consigliata, per un giusto compromesso tra portabilità e utilizzo, è di 8 pollici e una risoluzione minima di 1280x800.
| Modulo | Nome | Descrizione | Prerequisiti |
|---|---|---|---|
| T | Topografia generale e catastale | Modulo base con CAD integrato, elaborazione rilievi, compatibilità Pregeo completa | Nessuno |
| M | Topografia e modelli 3D | DTM, curve di livello, calcolo volumi, viste 3D e sezioni dinamiche | Richiede modulo T |
| D | Modellazione e progettazione 3D | Spianamenti, intersezione modelli, mappe del terreno, progettazione avanzata | Richiede moduli T e M |
| P | Profili e progettazione su sezioni | Profili longitudinali, sezioni trasversali, livellette, calcolo volumi | Richiede T e M, consigliato D |
| E | Nuvole di punti e drone | Point cloud, laser scanner, fotogrammetria, progettazione missioni drone | Richiede T e M, consigliato D |
| R | Gestione avanzata immagini raster | Georeferenziazione, raddrizzamento prospettico, vettorizzazione automatica | Modulo indipendente |
| N | Gestione riconfinamenti | Procedura guidata riconfinamenti, relazione tecnica automatica | Richiede moduli T e R |
| A | Sistemazioni agrarie | Progettazione baulature, fossi, sistemazioni agricole avanzate | Richiede moduli T, M e D |
| S | Stazione totale | Interfaccia diretta con stazione totale, rilievo e tracciamento in tempo reale | Richiede modulo T |
Scopri la potenza di Thopos 2025 e rivoluziona il tuo modo di lavorare
