Thopos

CAD Integrato

Oltre alla funzioni topografiche e gestione raster appena viste Thopos dispone di un potente CAD integrato su tutti i suoi moduli. Questo consente di personalizzare al massimo tutti i nostri progetti e di evitare fastidiosi passaggi da un programma all'altro.

    Caratteristiche:

    Clicca sui riquadri per leggere le caratteristiche del programma...

  • Ambiente grafico

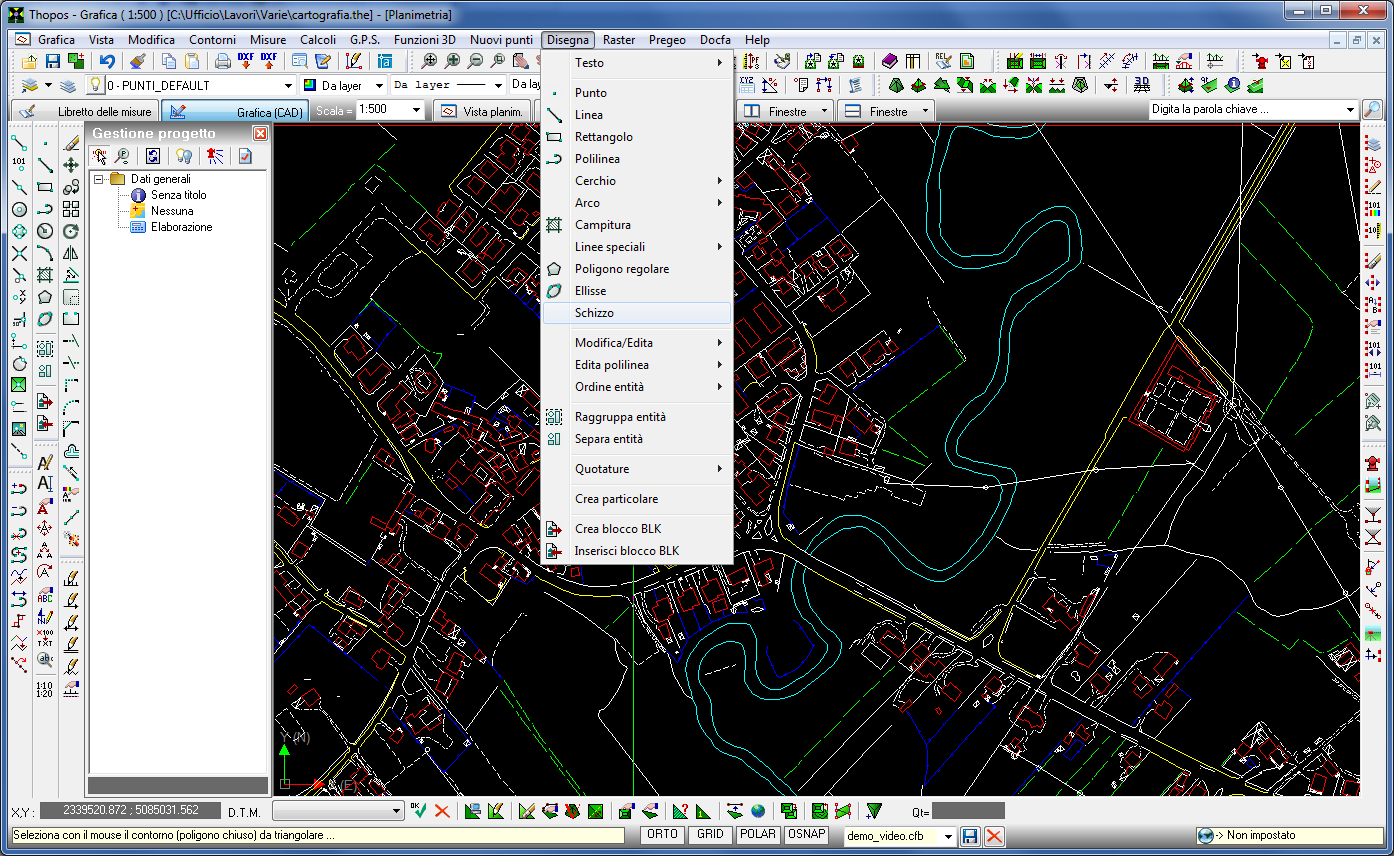

    L'ambiente grafico simile ad AutoCAD™ rende tutte le operazioni di disegno molto semplici. Le barre strumenti sono configurabili liberamente, è possibile creare più ambienti di lavoro e richiamarli velocemnte da una lista.

    In genere i comandi CAD sono separati da quelli per le funzioni topografiche il che rende liberi di disegnare/modificare senza correre il rischio di alterare innavertitamente le entità di progetto.

  • Panoramica funzioni del CAD
    • Strumenti di disegno : punto, linea, rettangolo, polilinea, cerchio, ellisse, arco, poligoni, linee speciali e schizzi.
    • Modalità snap : centro, fine, medio, punto trigonometrico, tangente, intersezione, punto vicino, punto ortogonale, punto parallelo, offset linea e contorni raster, anche in modalità "real time" (IntelliSnap).
    • Funzioni di aiuto : orto, griglia e puntamento polare.
    • Strumenti di modifica : cancella, copia, copia in serie, sposta, raccorda, spezza, estendi, taglia, modifica, scala, offset, rifletti, allinea, prolunga linea, crea particolare, modifica dimensioni (grips).
    • Editing avanzato di polilinee.
    • Creazione, esportazione e importazione di blocchi.
    • Funzioni di vista: zoom + e -, zoom dinamico, zoom finestra, zoom limiti, zoom precedente, pan, pan dinamico, vista aerea, zoom realtime e viste 3D.
    • E' possibile scegliere tra diversi colori, tipi di linea e 400 layer di disegno.
    • Comandi avanzati per la gestione dei layer.
    • Misurazione delle distanze, degli angoli, delle aree e informazioni punto.
    • IntelliList sulle entità topografiche e entità CAD.
    • Riempimento di aree con tratteggi (campiture).

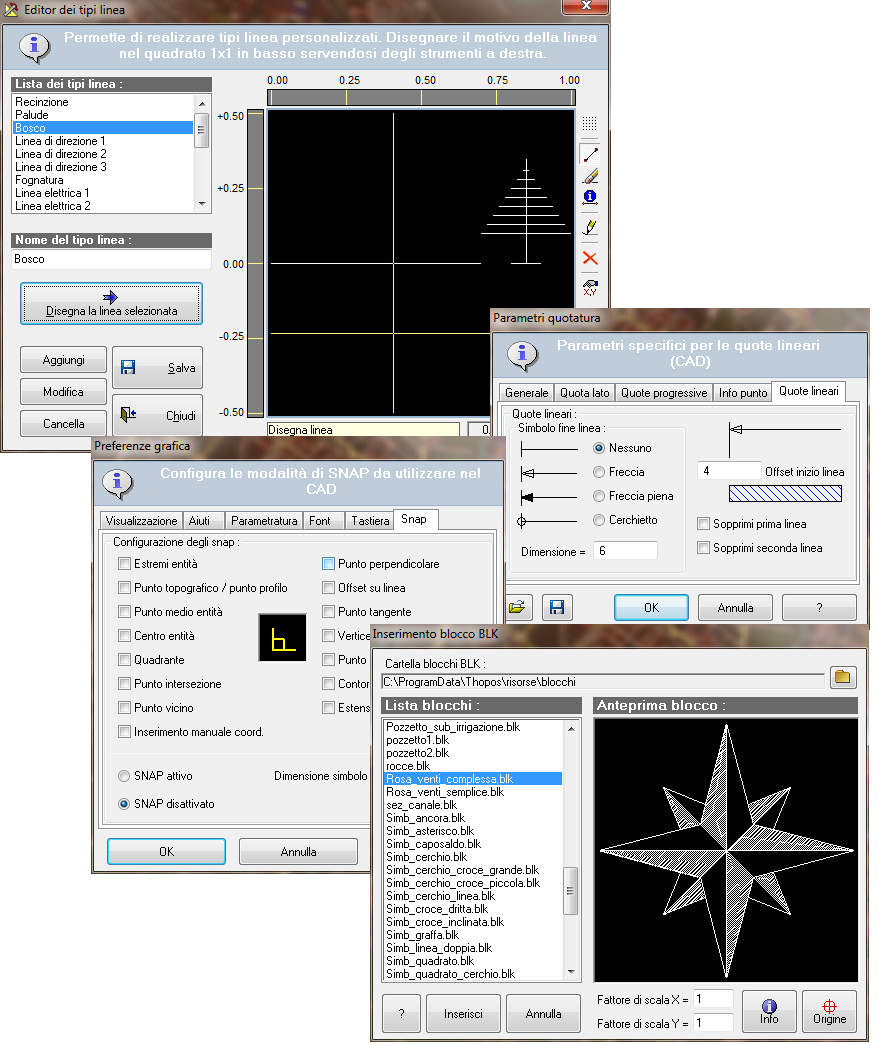

    • Editor di campiture e tipi linea integrato.
    • Inserimento testi liberamente inclinati e su multilinea (anche True Type)
    • Testo dinamico
    • Libreria integrata di simboli topografici
    • Funzioni di quotatura automatica di poligonali, allineamenti, punti trigonometrici, curve di livello, angoli e distanze.
    • Lettura e scrittura dei file DXF/DWG di AutoCAD™ e generazione dei file DWF per Internet
    • Importazione dei file shape (shp)
  • Comunicazione con AutoCAD™

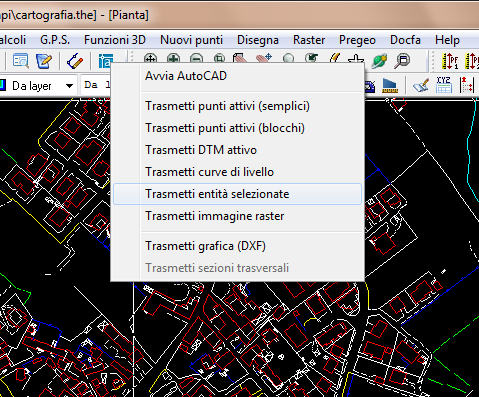

    Oltre al CAD integrato visto al punto precedente, Thopos dispone di un menu specifico che permette di comunicare direttamente con AutoCAD™. Questo consente di andare oltre il normale interscambio di dati tramite file DXF e quindi consente una più immediata, flessibile e completa gestione del disegno.

    E' possibile trasmettere selettivamente le varie entità ritrovandole poi su AutoCAD™ come se fossimo stati noi a disegnarle.

    Ci sono funzioni per costruire in automatico il cartiglio di stampa delle sezioni trasversali e per trasferire i raster già georeferenziati.
